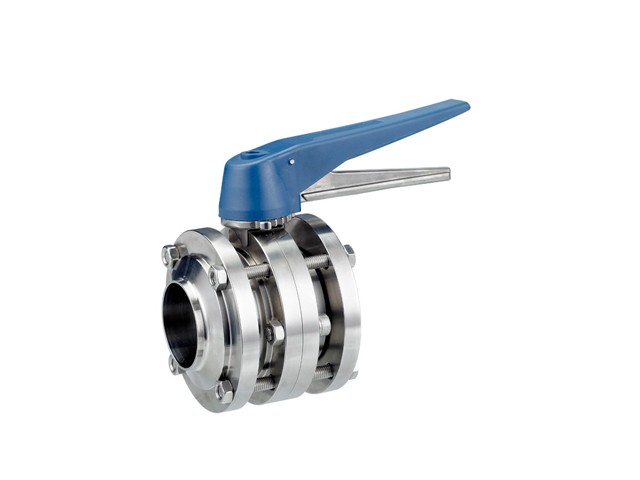

BV6型系列蝶閥
衛生級蝶閥應用
一款衛生型、自動或手動操作的蝶閥，適合于不銹鋼管道系統內的各類應用。
衛生級蝶閥工作原理
BV6型系列蝶閥既可通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。 執行器有三種標準款型，即常閉(NC)型，常開(NO)型和空氣/空氣(A/A)型。 執行器將一個活塞的軸向運動轉換為閥門軸的90°旋轉運動。當閥門體內的圓形蝶片接觸到蝶閥的密封圈上時，執行器的扭矩增大，關閉閥門 選擇不同的手動操作用的手柄可將閥門機械式鎖定在開啟,關閉,中間或其它的位置上。實現對流量進行調節。
衛生級蝶閥技術參數
|
金屬材質 |
與產品接觸的部件 |
304L/316L (1.4307/1.4404) 鍛造 |
|
不與產品接觸的部件 |
304(1.4301) |
|
|
可提供EN 10204 3.1B證書 |
||
|
密封材質 |
標配 |
EPDM |
|
選配 |
FPM，Silicone，NBR |
|
|
采用進口密封材料，所有密封材質均符合FDA 177.2600 |
||
|
溫度 |
工作溫度 |
-20~+135℃（EPDM） |
|
滅菌溫度 |
150℃(MAX 20min) |
|
|
壓力 |
工作壓力 |
0~10bar |
|
控制氣源壓力 |
5~8bar |
|
|
表面處理 |
內表面處理 |
R≤0.8μm |
|
外表面處理 |
R≤1.6μm |
|
|
連接 |
連接標準 |
焊接端: DIN 11850 系列0，2 |
|
焊接端: Inch管徑標準 |
||
|
連接方式: 焊接.快裝.螺紋.法蘭等 |
||
|
選配 |
智能控制器 |
24V DC |
|
1/2個電磁閥 |
||
|
位置傳感器 |
24V DC |
|
|
2只NPN或PNP位置傳感器 |
||
